玄武巖纖維核心路用產(chǎn)品（上）
轉(zhuǎn)自公眾號公路科技成果轉(zhuǎn)化
幾何參數(shù)
金褐色或深褐色、表面光滑平直、無污染
?短切公稱長度：5~15mm
?單根纖維直徑：9~25μm
產(chǎn)品簡介
瀝青混凝土用玄武巖纖維短切紗是在玄武巖纖維的基礎(chǔ)上通過特殊的表面處理和短切，形成與瀝青結(jié)合性好的短切纖維。
玄武巖纖維在瀝青混凝土配料過程中，可以很好地均勻分散，不會出現(xiàn)纖維聚團、不易分散的問題；同時，玄武巖纖維與瀝青有很好的表面親和力，是一種很理想的吸油纖維，可使瀝青利用率提高，并增加瀝青油膜厚度，改善瀝青混合料的抗氧化性能。
玄武巖纖維的強度和彈性模量很高，從復(fù)合材料科學(xué)加筋加強原理看，它是一種非常優(yōu)異的加強纖維，可大幅提高瀝青混合料的抗拉強度和韌性，從而大幅度提高瀝青路面的低溫抗裂性及疲勞耐久性，同時也有助于改善高溫抗車轍變形能力。
應(yīng)用領(lǐng)域：
可替代木質(zhì)素纖維、聚酯纖維等瀝青混凝土添加劑，適用于AC、SMA、SUP、PA等多種類型的瀝青混凝土路面。
產(chǎn)品優(yōu)勢：
①提高瀝青的使用效率，減少泛油；
②動穩(wěn)定度增加，可有效防止高溫車轍；
③提高抗開裂、斷裂及抗老化龜裂能力；
④提高數(shù)倍耐疲勞循環(huán)周次，顯著延長路面實際使用壽命；
⑤提高路面抗水損害能力，透水性能好。

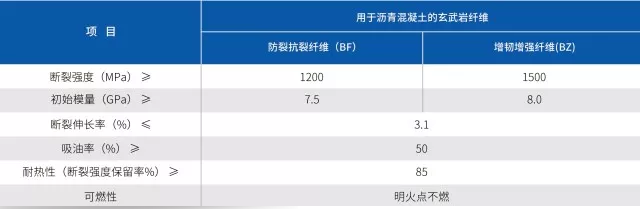

性能指標(biāo)
路用性能試驗

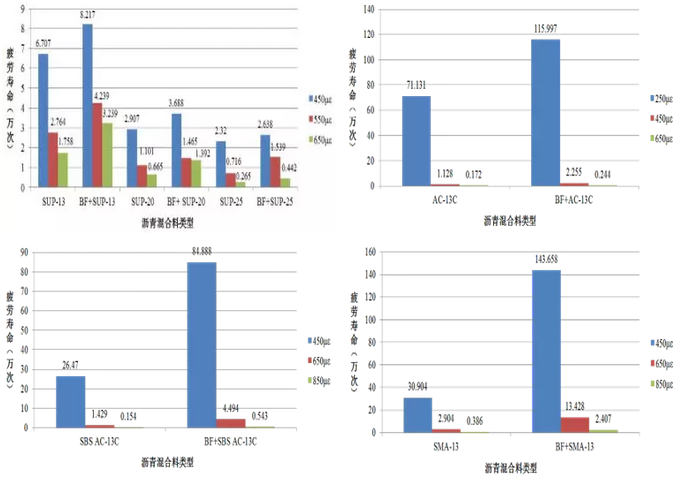

疲勞性能試驗
瀝青混合料的疲勞壽命隨著應(yīng)變水平的提高而降低，摻加玄武巖纖維后，可以大幅度提高瀝青混合料的疲勞壽命。

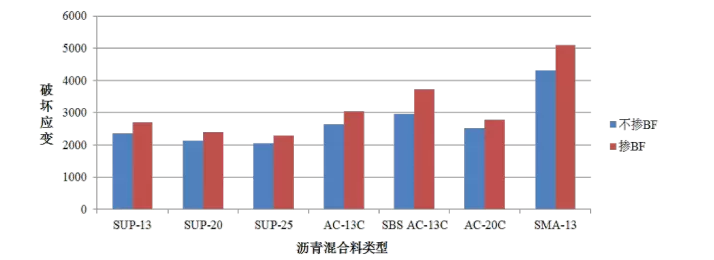

低溫抗裂性試驗
玄武巖纖維能較好的改善瀝青混合料的低溫抗裂性能，并且在SBS改性瀝青中使用玄武巖纖維后的低溫抗裂性提高幅度相對于基質(zhì)瀝青混合料更大。

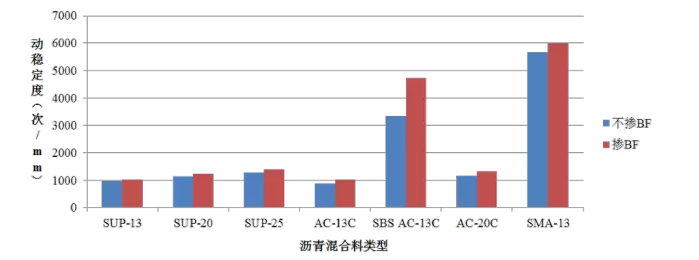

高溫穩(wěn)定性試驗
玄武巖纖維能夠有效提高瀝青混合料的高溫抗車轍性能，尤其在改性瀝青中增強效果更為顯著。

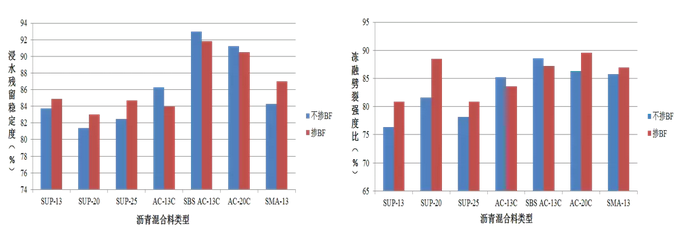

水穩(wěn)定性試驗
摻入玄武巖纖維后，在SUP級配中，瀝青混合料的水穩(wěn)定性均呈現(xiàn)上升趨勢；在AC-13級配中，均出現(xiàn)了下降的趨勢；在SMA級配中，瀝青混合料的水穩(wěn)定性是有所提高的，但提高幅度不是很大。
表面上兩個比值沒有明顯的改善，但是從絕對數(shù)值來看，無論是穩(wěn)定度還是劈裂強度都不同程度的提高。
試驗數(shù)據(jù)說明摻入玄武巖纖維的瀝青混凝土路面有著優(yōu)異的路用性能：
抗疲勞開裂能力提高2～6倍；
低溫抗開裂能力提高15%～30%；
抗車轍能力提高25%～40%；
路面抗水損害能力大幅提高。
產(chǎn)品簡介
水泥混凝土用玄武巖纖維短切紗是由相應(yīng)的連續(xù)玄武巖纖維基材原料短切而成的，長度小于50mm，能均勻分散在水泥混凝土或砂漿中的無機礦物纖維。
短切玄武巖纖維可替代水泥砂漿中摻混的纖維素、玻璃纖維或水泥混凝土中摻混的聚丙烯、聚丙烯腈纖維、鋼纖維，能有效地增強水泥砂漿/混凝土抗沖擊能力、耐磨性能、抗裂抗?jié)B能力以及施工和易性。
短切玄武巖纖維是典型的硅酸鹽纖維，用它與水泥混凝土和砂漿混合時很容易分散，摻拌玄武巖纖維的混凝土體積穩(wěn)定、和易性好、耐久性好，具有優(yōu)越的加筋增韌、防滲開裂性和抗沖擊的作用。
水泥混凝土中添加短切玄武巖纖維的成本明顯低于鋼纖維、碳纖維等。
應(yīng)用領(lǐng)域：
適用于路面工程、橋面鋪裝、機場跑道等工程的水泥混凝土中。
產(chǎn)品優(yōu)勢：
①大大提高混凝土力學(xué)性能，提高耐磨性；
②減少原生裂縫、減少滲水、斷板、路面脫皮等常見病害，抗?jié)B等級可達S12級；
③抗凍性能優(yōu)越，可以達到F300的抗凍融循環(huán)要求；
④提高耐久性，延長路面壽命周期70%以上，特別是在季凍區(qū)高車載負(fù)荷的路面使用，有效降低后期養(yǎng)護費用；從全壽命周期角度考慮可以顯著降低成本；
⑤施工工藝性好，保水性強，非常便于現(xiàn)場施工。

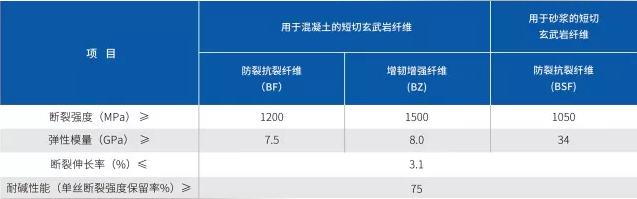

性能指標(biāo)
路用性能試驗

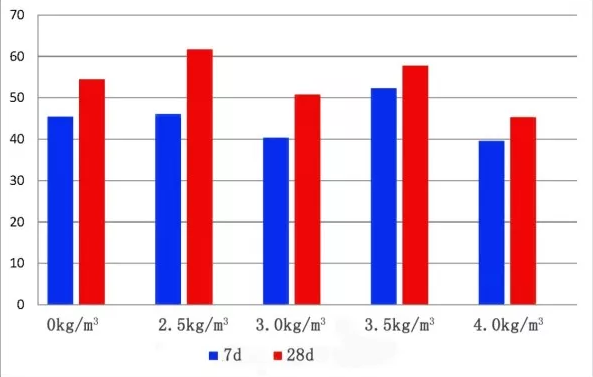

C40抗壓強度
對于玄武巖纖維水泥混凝土來說，當(dāng)短切玄武巖纖維的摻量為2.5Kg/m3玄武巖纖維水泥混凝土的抗壓強度提升最大。

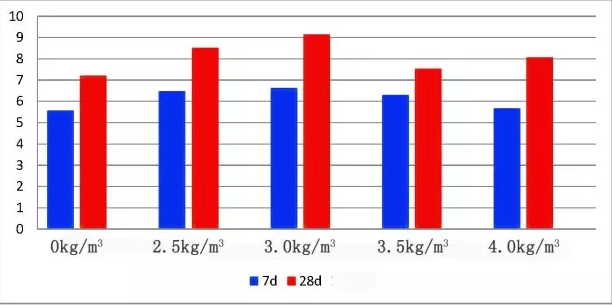

5.0Mpa抗彎拉強度
對于玄武巖纖維水泥混凝土來說，當(dāng)短切玄武巖纖維的摻量為3.0Kg/m3玄武巖纖維水泥混凝土的抗彎拉強度提升最大。

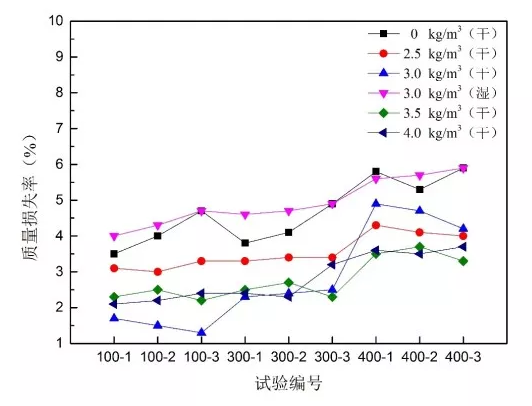

C50抗凍融
對于玄武巖纖維水泥混凝土來說，當(dāng)短切玄武巖纖維的摻量為3.0Kg/m3玄武巖纖維水泥混凝土的抗凍融強度提升最大。
試驗數(shù)據(jù)說明摻入玄武巖纖維的水泥混凝土路面有著優(yōu)異的路用性能：
抗壓強度可提高10%- 20%；
剪切強度可提高20%-50%；
抗折強度可提高25%- 50%；
抗?jié)B能力達到S12的抗?jié)B等級；
抗凍性能可以滿足300次快速凍融循環(huán)的要求；
沖擊韌性提高2倍左右，疲勞循環(huán)次數(shù)增加1~3倍。
掃一掃 添加微信
